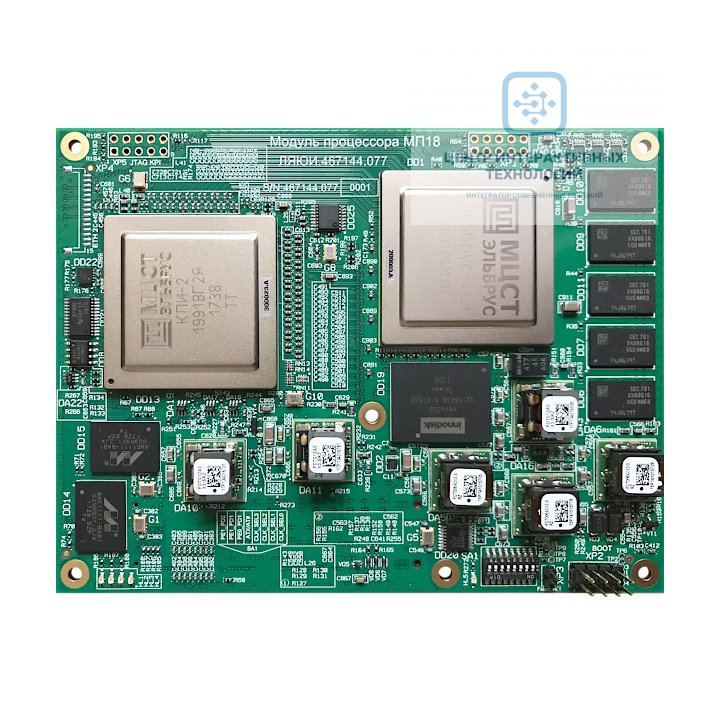

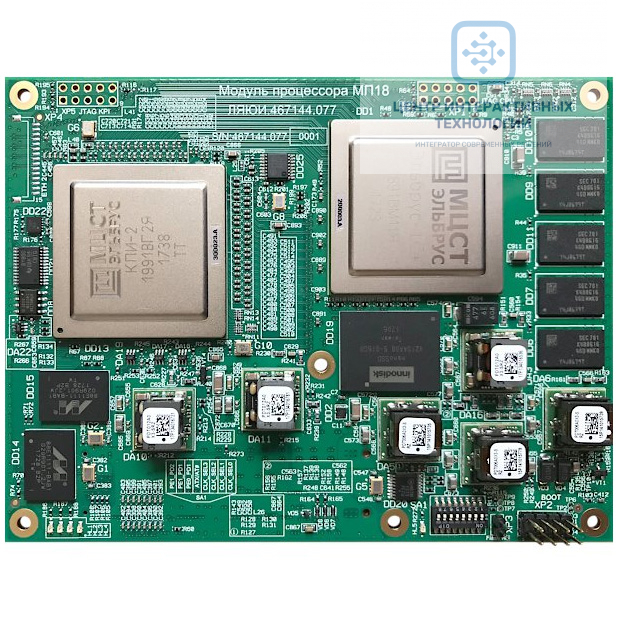

Для быстрого запуска проектов на базе отечественного микропроцессора Эльбрус-1С+ предлагаем процессорный модуль МП18, выполненный в форм-факторе Com Express Type 6. Модуль включает в себя полноценное процессорное ядро с контроллером периферийных интерфейсов КПИ-2, оперативной памятью, выполненной методом поверхностного монтажа для улучшения характеристик по вибрации, а также с интегрированным твердотельным носителем объемом от 8 до 64 ГБ. Для расширения коммуникационных способностей изделия на отдельный разъем выведен дополнительный канал ethernet 10/100/1000.
Модуль поставляется в комплекте с теплораспределительной пластиной, обеспечивающей передачу выделяемого тепла на охлаждающие конструкции изделия Заказчика.
Встроенное в процессор Эльбрус-1С+ графическое ядро позволяет широко применять модуль в системах отображения информации. Поддерживается вывод на два канала HDMI и LVDS.
| Наименование | Значение |
| Микропроцессор | Эльбрус-1С+ |
| Количество микропроцессоров | 1 |
| Оперативная память | До 4 ГБ DDR3 ECC (один канал) |
| Flash-накопитель | 8 – 64 ГБ SSD |
| Ethernet | Один 10/100/1000 Мбит/с через интерфейс Com Express и один дополнительный |
| RS-232 | 2 канала (через интерфейс Com Express) |
| USB 2.0 | 8 каналов (через интерфейс Com Express) |
| Видео | 2хHDMI, 2-х канальный LVDS (через Com Express) |
| SATA 3.0 | 4 канала (через интерфейс Com Express) |
| Звук | HD Audio (через интерфейс Com Express) |
| RTC | Поддерживается (через интерфейс Com Express) |
| Индикация | 3 программно управляемых светодиода |
| Внешние каналы GPIO | 4 входа, 4 выхода (через интерфейс Com Express) |
| Сторожевой таймер | Да (встроен в КПИ-2) |
| Система питания | Поддержка AT/ATX |
| Потребляемая мощность, не более | 30 Вт |
| Охлаждение | Поставляется с теплораспределительной пластиной |
| Рабочий диапазон температур | -40 … +50 |
| Стойкость к синусоидальной вибрации | 1-200 Гц, 1g |
| Габаритный размер | 95х125х12 мм (без теплораспределительной пластины) |
| Масса | 120 г (без теплораспределительной пластины) |
| Готовность | Серийное производство с конца 2018 года |
