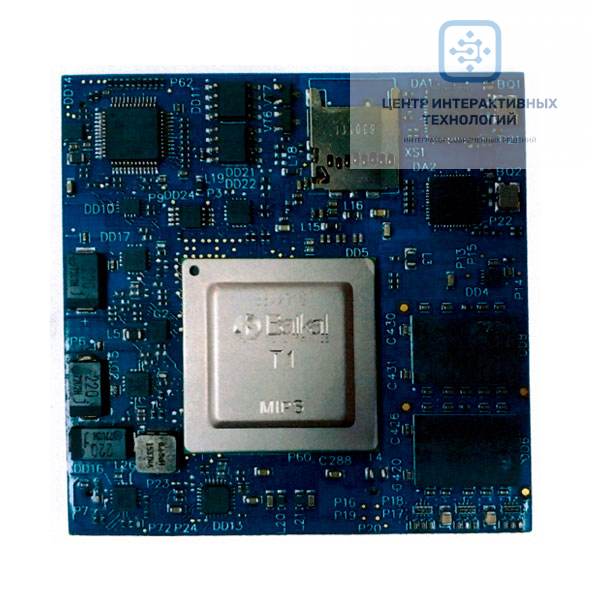

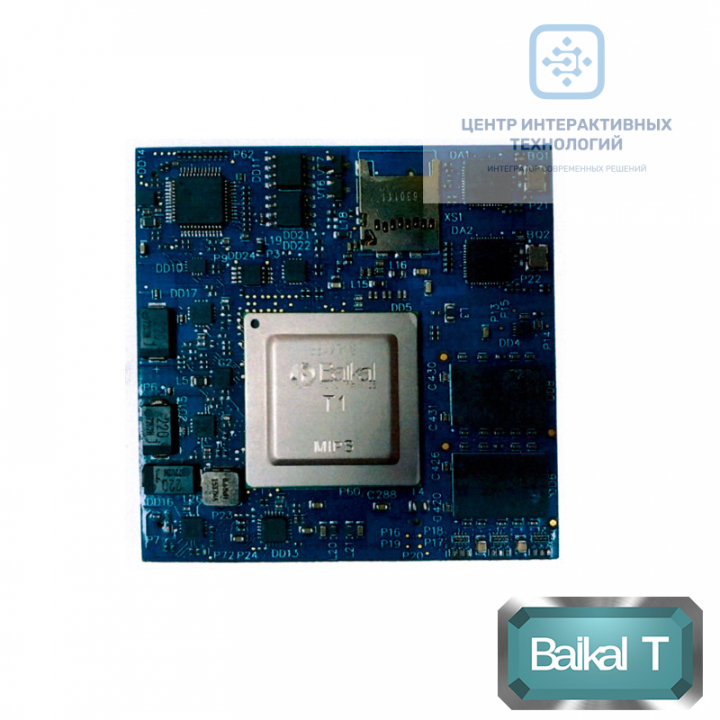

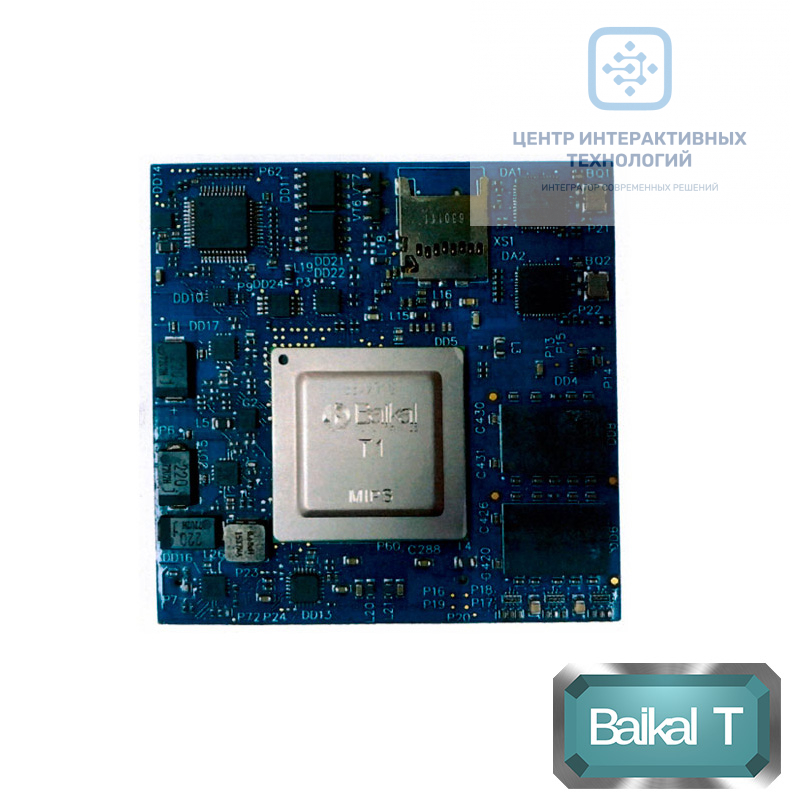

Модуль MR-BT1 предназначен для разработчиков оборудования на основе передового российского процессора «Байкал-Т1». MR-BT1 отличает промышленное исполнение. Это позволяет использовать его в качестве основы устройств, эксплуатируемых в жестких условиях и имеющих повышенные требования к защищенности.
Процессорные модули MR-BT1 значительно упрощают проектирование устройства на основе процессоров «Байкал-Т1», сокращая время, затраты и риски при разработке новых продуктов. Модули MR-BT1 могут применяться во встроенных системах управления наземного, морского и воздушного транспорта, в индустриальном оборудовании, функционирующем в условии производственных цехов, медицинском и телекоммуникационном оборудовании.
Промышленный дизайн MR-BT1 обеспечивает устойчивость устройств на его базе к вибрациям, ударам и повышенной влажности, гарантируя стабильную работу в диапазоне температур от -50 до +70 °С. Модуль потребляет не более 15Вт электроэнергии, что позволяет применять его в устройствах с пассивным охлаждением. Модуль предоставляет широкий набор интерфейсов подключения при высокой компактности форм-фактора.
В основе модулей MR-BT1 лежат процессоры «Байкал-T1», разработанные российской компанией «Байкал Электроникс». Процессоры содержат два суперскалярных ядра P5600 MIPS 32 r5, работающих на частоте до 1.2 ГГц и производятся по технологическому процессу 28 нм. Процессоры «Байкал-Т1» имеют современный уровень производительности и широкий набор интерфейсов, интегрированных на кристалл. Благодаря отсутствию аппаратных уязвимостей, процессоры «Байкал-Т1» подходят для разработки устройств, имеющих высокие требования к информационной безопасности.
| Ядро системы | |
| Процессор | «Байкал-Т1», до 1,2 ГГц, 2 ядра P5600, архитектура MIPS |
| Кэш-память 2-го уровня | 1МБ L2 |
| Память | |
| Оперативная память | 2 (4 по запросу) ГБ DDR3-1600 (с ECC или без) |
| Интерфейсы | |
| Ethernet GbE | x 2 |
| PCIe Gen.3 x4 | x 1 |
| SATA 3.0 | x 2 |
| SD-card | x 1 |
| USB 2.0 | x 1 |
| SPI | x 1 |
| UART | x 1 |
| I²C | x 2 |
| GPIO | x 10 |
| Операционные системы | |
| ОС | Совместимость с Linux Debian 8 |
| Электропитание | |
| Формат питания | 3,3 В |
| Потребляемая мощность | не более 15Вт |
| Механические характеристики | |
| Габариты | ШхД 60х60 мм, толщина платы 2 мм, толщина модуля 13,75 мм |
| Вес | 300 г |
| Разъем на плате-носителе | Hirose FX6-80S-0.8SV2 |
| Условия эксплуатации | |
| Температура, влажность | От -50 до +70 °С при относительной влажности воздуха не более 95%, без конденсации |
