БПИ-3 (ЛЯЮИ.469539.007-04) российский блок преобразования интерфейсов с 16/32хRS485

Цена: по запросу

Количество :

Характеристики

Модель процессора:Эльбрус-1С+ (1891ВМ11Я )
Сети:Ethernet 2 канала 10/100/1000 Мбит/c; Количество каналов RS-485/422: 16 или 32 (с поканальной гальванической изоляцией)
Габаритные размеры и вес:482х255х88 мм
Установка в стойку:2U

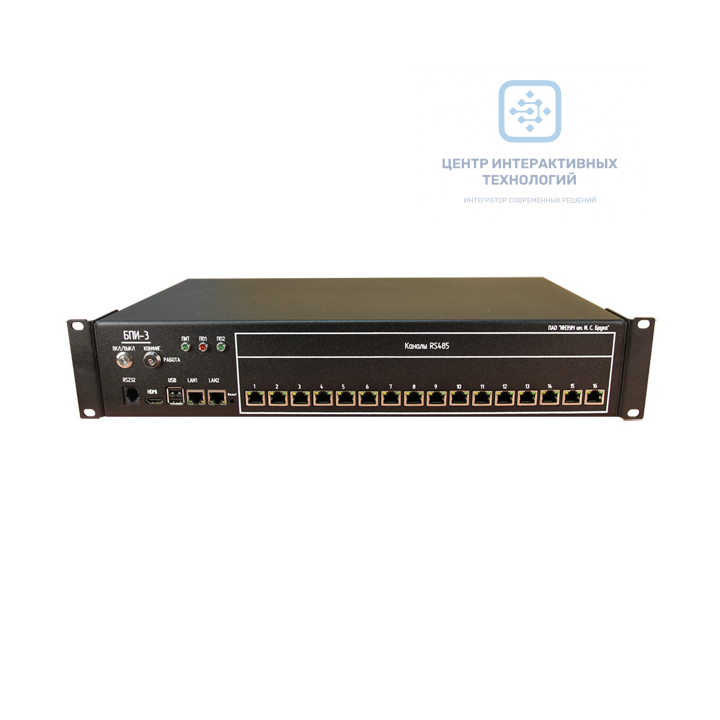

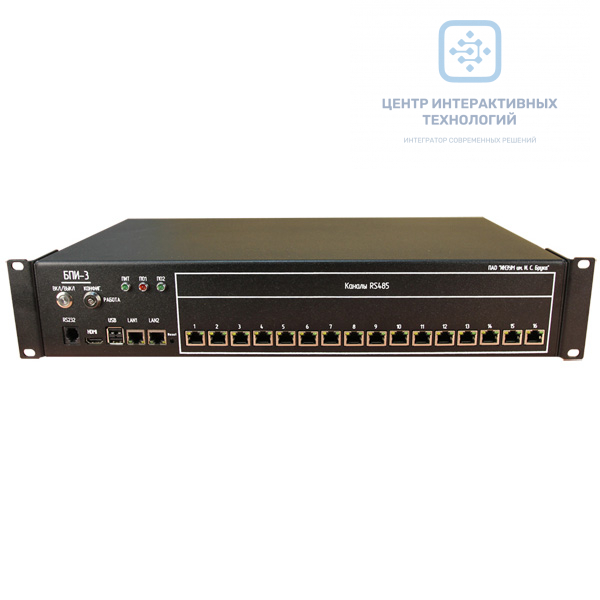

Блок преобразования интерфейсов БПИ-3 (ЛЯЮИ.469539.007-04) является сервером последовательных портов и предназначен для упрощения подключения оборудования с интерфейсом RS-485/422 к общей локальной сети или к сети Интернет. БПИ-3 построен на базе отечественного микропроцессора Эльбрус-1С+. Поддерживается система программирования на языках стандарта МЭК-61131-3 с помощью САПР «Beremiz».

Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой.

Наши преимущества

Особенности

Устройство может быть применено в качестве сервера удаленных последовательных портов или в качестве интеллектуального шлюза данных (преобразователя протоколов) и вычислительного ядра системы с большим набором источников данных на интерфейсе RS-485. Программно поддержаны промышленные протоколы ModBus-RTU/TCP (master/slave), OPC-UA, SMRS, SMTCP.

Устройство работает под управлением ОС Эльбрус или «Astra Linux Special Edition» РУСБ.10265-01 релиз Ленинград.

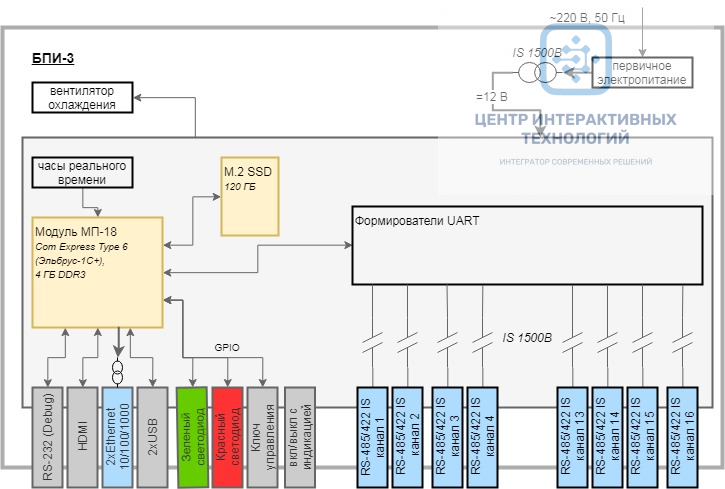

Вычислительным ядром БПИ-3 является модуль МП-18 в формате Com Express Type 6 в комплекте с модулем-носителем МНМП-БПИ.

Технические характеристики

Микропроцессор	Эльбрус-1С+ (1891ВМ11Я)
Количество каналов RS-485/422	16 или 32 (с поканальной гальванической изоляцией)
Количество каналов Ethernet	2 канала 10/100/1000 Мбит/c
Операционная система	ОС Эльбрус (Linux) / «Astra Linux Special Edition» РУСБ.10265-01 релиз Ленинград
Сетевые протоколы	HTTP, SSH, NTP, IPv4, DNS, DHCP, ARP, RFC2217, ModBUS-TCP, ModBUS-RTU, OPC-UA, SMRS, SM-TCP
Скорость передачи данных	До 921,6 Кбит/с
Разъемы RS-485	RJ-45 (8 конт.)
Пользовательские светодиоды	2 шт.
Аппаратный ключ управления ПО	есть, 2 положения
HDMI	1 канал
USB 2.0	2 канала
Разъем RS-232C	RJ-14 (для подключения консоли настройки)
Способы настройки	SSH, serial-консоль, монитор + клавиатура
Материал корпуса	Металл
Электропитание	220 В (АС)
Потребляемая мощность	не более 35 ВА
Крепление корпуса	в стойку 19”
Диапазон температур, оС	0 … +50/-40 … +55
Электрическая прочность изоляции	1500 В
Габаритные размеры	482х255х88 мм
Вес	не более 4,5 кг
Средства программ-я	Beremiz с языками IEC 61131-3
Готовность	Серийный выпуск с 2019 года

Схемы подключения

Таблица 1. Назначение контактов разъемов RS-485.

Контакт	RS-422	RS-485
1	-	-
2	-	-
3	TX+	A (D+)
4	TX-	B (D-)
5	RX-	-
6	RX+	-
7	GND	GND
8	-	-

Таблица 2. Назначение контактов разъема RS-232.

Контакт	RS-232
1	RXD
2	TXD
3	общий
4	общий

Согласование волнового сопротивления (терминаторы 120 Ом) выполняется на внешней кроссовой колодке.

Скачать файлы в PDF:

Руководство по эксплуатации БПИ-3 (ЛЯЮИ.469539.007-04)

Принадлежности

Модуль кроссовый сетевой МКС3 (ЛЯЮИ.469546.102) — 4-х канальный клеммник для подключения магистральных кабелей с подключаемыми согласующими сопротивлениями (терминаторами).
